ISO12233分辨率测试卡(ISO12233 Chart)的使用方法

点击:12394 日期:2015.08.18
【摘要】ISO12233分辨率测试卡(Digital CINE Camera Resolution Chart)是标准测试图卡,可以提供实际拍摄的垂直分辨率和水平分辨率等辅助测试。可用于对摄像头清晰度的测试,主要测试项目有:MTF、SFR、TVline等。

ISO12233分辨率测试卡的推出,是根据不断发展的摄像头器材性能需求;Digital CINE Camera Resolution Chart是根据ISO12233标准而建立。除了保有原来的测试标准外,也针对未来数字影像器材的发展,扩大展图比例,同时也囊括了更高解析度的判读方式。

ISO12233 标准分辨率测试卡


PIMA / ISO Camera Resolution Chart ISO12233 / WG18

很多同学好奇,既然已经有了MTF方式可以判断相机和镜头的解像力,为什么还要发展不同的解像力测试方法呢?这个问题非常好,MTF理论 经过千锤百炼,验证无误!但关键却出在拍摄的样版图上!由于单纯以线条所组成的MTF测试图,本质上就受制于输出设备的极限,当高达千万画素的DSLR 推出时,例如:Nikon D2X 或 Canon EOS 1Ds MKII等,其拍摄解像力就已经超越传统底片的表现(过去定义传统135mm底片约为千画画素)。换言之,当设备的进步开始超越 USAF1951 和 ISO12233的极限时,该测试其实就已经不存在相对上的意义。

不同年代的解像力测试图:

因此,MTF发展了几十年,同样的所翻拍的样图也不断的在跟着演进,已符合目前一般拍摄状况时的实际需要。我们 看PIMA / ISO Camera Resolution Chart ISO12233 / WG18 就是很好的例子,这个时期的解像力图已 针对模仿实际场景做了调整,不仅线条改以双曲线逼近制作,格式也不再清一色是直线和横线了。请注意到上面用红色号码标记的五个点,为此图特有用于目测解像力之性能:

  1. 垂直解像力条 (Vertical Res)---可目测镜头对垂直影像的解像力。
  2. 对比指示条(Contrast Indicator)--用于显示在空间频率不同下的对比状况。
  3. 对角线解像力条 (Diagonal Res)--45度倾斜的对角线解像力条 。
  4. 中央对焦区 (Center Focusing Area)--两种不同频率的同心圆,协助对焦。
  5. 水平解像力条 (Horizontal Res)---可目测镜头对水平影像的解像力。

新版 Digital CINE Camera Resolution Chart 加上了 Sector Star Target 可以测试散光效果。

WG18图不仅可以满足直接目测来评估解像力的效果(部分线条细达0.1mm,几乎等同人髮粗细),也同样的可藉由电脑软件的协助,计算出不同位置的SFR值。


SFR 美系测量的新标准

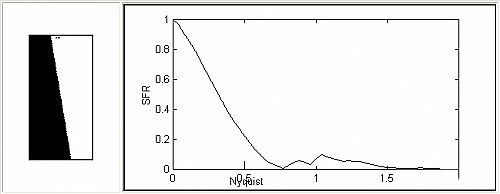

新名词 SFR!Spatial frequency response (SFR) 主要是用于测量随着空间频率的线条增加对单一影像的所造成影响。简言之SFR就是MFT的精简版。因为测量MFT需取得昂贵的正弦样版,并且需换算大量的数据。因此,PIMA开发了这款 较低成本的SFR作为替代品。基本上SFR只需一个双色调的黑白斜线(如下左图所示)即可换算出约略相等于MFT的值的解像力评鉴图。
